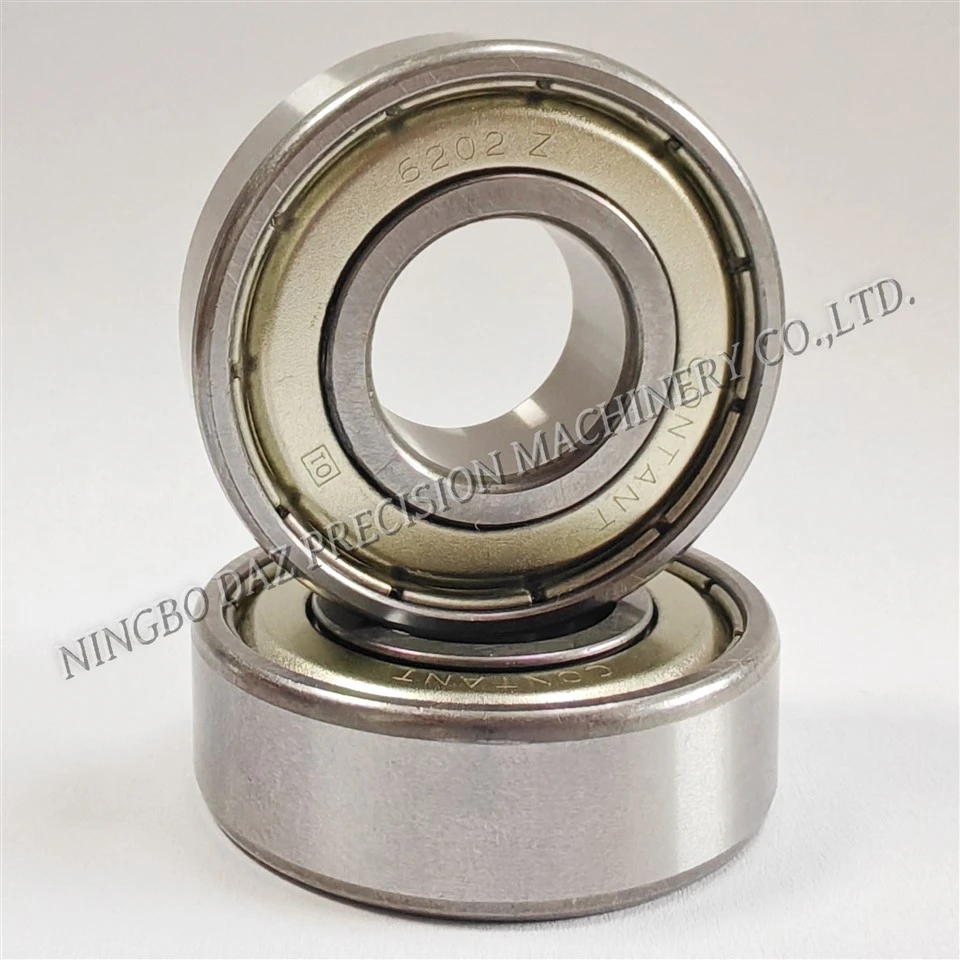

6202 محامل المضخة ZZ RO / محامل المروحة / محامل محرك البدء (12 مم * 32 مم * 10 مم)
رقم الموديل: 6202ZZ
العلامة التجارية: كونتانت
نظام القياس: المحمل المتري
النوع: محمل كروي
لاتجاه التحميل: شعاعي
البناء: ختم صف واحد

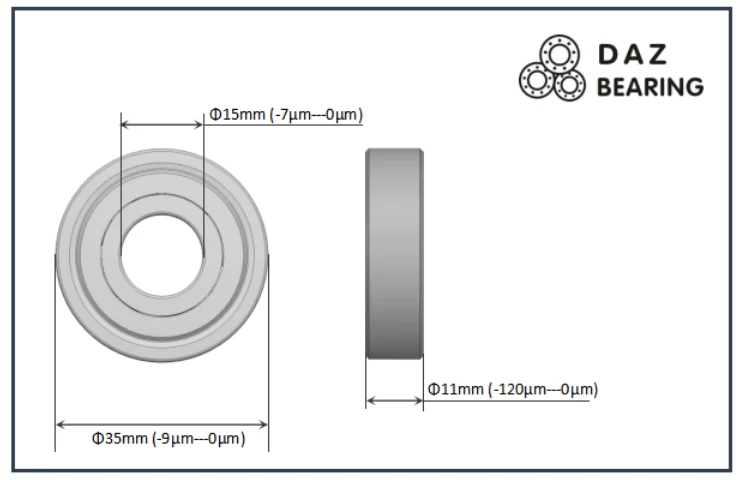

النوع: القطر الداخلي المختوم: 15 ملم
تسامح القطر الداخلي: -0.007 مم إلى 0
القطر الداخلي الإهليلجي: أقل من أو يساوي 0.005 مم
القطر الخارجي: 35 ملم
تسامح القطر الخارجي: -0.009 مم إلى 0
القطر الخارجي الإهليلجي: أقل من أو يساوي 0.007 مم
العرض: 11 ملم
تفاوت العرض: -0.12 مم إلى 0
الحمل الشعاعي الديناميكي: 7.65 كيلو نيوتن
الحمل الشعاعي الثابت: 3.75 كيلو نيوتن
السرعة القصوى: 24000 دورة في الدقيقة
رقم الكرة: 8
قطر الكرة الفولاذية: 5.953 ملم
مادة الخاتم: كروم
مادة الكرة الفولاذية: الكروم
مادة القفص الفولاذي: الفولاذ المقاوم للصدأ (النايلون)
التشحيم: الشحوم
نطاق درجة الحرارة: -30 درجة إلى 120 درجة
فئة التسامح: P6
الوزن: 0.045 كجم
تفسير النموذج:
6: رمز النوع، يرمز إلى "محمل كروي ذو أخدود عميق". هذا هو النوع الأكثر شيوعًا والأكثر استخدامًا من المحامل المتداول.
2: رمز سلسلة الحجم، يشير إلى أن هذا هو محمل "سلسلة خفيفة (2)"، والذي يصف نسبة حجم عرضه إلى قطره الخارجي.
02: رمز قطر التجويف . 02 يعني أن حجم تجويف المحمل هو 02 * 5=10 مم. هذه هي الطريقة القياسية لحساب قطر التجويف.
ZZ: رمز لاحقة. Z يعني غطاء غبار معدني-من جانب واحد، وZZ يعني أن المحمل يحتوي على أغطية غبار معدنية على كلا الجانبين. وهذا يعني أنها تتمتع بأداء جيد ضد الغبار، ولكنها عادةً ما تكون غير -تلامسية، وبالتالي فإن أداء السرعة أعلى قليلاً من أداء الفتح (بدون غطاء) أو مع موانع التسرب (RS، 2RS)، ولكن مقاومة تسرب الغبار والزيت ليست جيدة مثل موانع التسرب.
ملخص: 6202ZZ عبارة عن محمل كروي ذو أخدود عميق من سلسلة خفيفة بقطر تجويف يبلغ 10 مم وأغطية غبار معدنية على كلا الجانبين.
الميزات الرئيسية
بناءً على نوعه وبنيته، فإن المحمل 6202ZZ يتميز بالخصائص التالية:
① يدعم بشكل أساسي الأحمال الشعاعية، ولكن يمكنه أيضًا تحمل كمية معينة من الأحمال المحورية ثنائية الاتجاه (الأحمال المجمعة).
② عزم دوران منخفض إلى متوسط: احتكاك منخفض وتشغيل سلس.
③ القدرة على السرعة العالية: محامل الكرات ذات الأخدود العميق مناسبة بطبيعتها للدوران عالي السرعة، وغطاء الغبار ZZ عبارة عن تصميم غير قابل للتلامس، مما له تأثير ضئيل على السرعة.
④ الحماية من الغبار والحطام: تمنع أغطية الغبار المعدنية مزدوجة الجوانب -بشكل فعال الجزيئات الصلبة الكبيرة (مثل الغبار والحطام) من الدخول إلى داخل المحمل، مما يطيل عمر خدمة المحمل.
⑤ مشحم مسبقًا-: يتم عادةً التشحيم مسبقًا- بالشحم (مثل الشحم المعتمد على الليثيوم-) في المصنع، ولا يلزم إعادة التشحيم بشكل عام طوال عمر المحمل (-لا يحتاج إلى صيانة).
اقتصادية وعملية: يؤدي التقييس العالي إلى انخفاض تكاليف الإنتاج والأسعار المعقولة وسهولة التوفر.
مجموعة واسعة من التطبيقات
المحركات والمولدات
هذا هو مجال التطبيق الأكثر شمولا. يمكن العثور عليها في جميع المحركات الصغيرة تقريبًا.
الأجهزة المنزلية: محركات الغسالات، محركات مراوح مكيفات الهواء الداخلية والخارجية، محركات المكنسة الكهربائية، محركات شفاط المطبخ، محركات مضخات المياه، إلخ.
المحركات الصناعية: المحركات الصغيرة غير المتزامنة ثلاثية الطور، والمحركات المؤازرة، والمحركات السائرة، والمحركات ذات التروس، وما إلى ذلك.
الأدوات: الأدوات الكهربائية مثل المثاقب اليدوية، والمطاحن الزاوية، وأجهزة الصنفرة.
الأدوات والمعدات الدقيقة
المعدات المكتبية: بكرات ومحركات تغذية الورق للطابعات وآلات التصوير والماسحات الضوئية.
أدوات القياس: الأجزاء الدوارة لمختلف أجهزة القياس والأدوات البصرية.
صناعة السيارات
على الرغم من أنه ليس مكونًا أساسيًا للمحرك أو ناقل الحركة، إلا أنه يستخدم على نطاق واسع في الأنظمة المساعدة:
مولدات السيارات ومحركات التشغيل (بادئ التشغيل).
مضخات المياه والشدادات والبكرات الوسيطة.
ضواغط ومراوح التكييف.
منظمات النوافذ ومحركات المساحات.
نظام القيادة
دعم العمود المدفوع للحزام الخفيف أو محرك السلسلة.
دعم نظام عمود علبة التروس أو ناقل الحركة.
السلع الاستهلاكية اليومية
عجلات للدراجات البخارية والزلاجات الدوارة.
محركات لنماذج الألعاب (مثل-السيارات والطائرات الرباعية التي يتم التحكم فيها عن بعد).
أجزاء دوارة من معدات اللياقة البدنية.
اعتبارات الاختيار
عند اختيار واستخدام المحمل 6202ZZ، ضع في اعتبارك ما يلي:
نوع وحجم التحميل: تأكد من أن الأحمال الشعاعية هي السائدة وأن قيم الحمل تقع ضمن الأحمال الديناميكية والثابتة المقدرة للمحمل.
متطلبات السرعة: في حين أن السرعات العالية مقبولة، تأكد من أن سرعة التطبيق أقل من السرعة القصوى.
بيئة التشغيل:
-----غطاء الغبار ZZ مقابل ختم RS: إذا كانت البيئة متربة ورطبة ولكنها لا تتطلب حماية من رذاذ الماء أو الزيت، فإن غطاء ZZ يعد خيارًا جيدًا. إذا كانت الحماية ضد تسرب السوائل (الماء والزيت) أو تسرب الشحوم مطلوبة، فاختر طرازًا مزودًا بختم مطاطي (مثل 6202-2RS أو 6202-2Z/RS).
----- درجة الحرارة: الشحوم والقفص المستخدم في المحمل القياسي 6202ZZ لهما نطاق درجة حرارة تشغيل محدد (عادة -30 درجة إلى +120 درجة). تتطلب بيئات درجات الحرارة القصوى شحومًا وموادًا متخصصة.
التركيب والمحاذاة: تأكد من دقة تصنيع العمود والإسكان لتجنب اختلال (اختلال المحاذاة) للحلقات الداخلية والخارجية الناتجة عن التثبيت غير الصحيح، مما قد يؤدي إلى زيادة الضوضاء بشكل كبير وتقليل عمر المحمل.
نماذج بديلة: في بعض الحالات تكون هذه المحامل قابلة للتبديل مع محامل أخرى مماثلة. على سبيل المثال:
----6202-2RS: يتميز بأختام مطاطية متصلة على كلا الجانبين، مما يوفر إحكامًا محسنًا ولكن مع سرعة قصوى أقل قليلاً.
----6202Z: يتميز بغطاء غبار معدني على جانب واحد (أقل شيوعًا).
----6202: محمل من النوع المفتوح بدون أي أغطية أو أختام. مناسب للبيئات النظيفة والتطبيقات عالية السرعة، ولكنه يتطلب موانع تسرب خارجية مصممة خصيصًا.
باختصار، يعد 6202ZZ محملًا صغيرًا متعدد الاستخدامات وموثوقًا وفعالاً من حيث التكلفة-. إنه "الجزء القياسي" والحل المفضل للعديد من أجهزة الآلات الدوارة الصغيرة. إنه مهيمن بشكل خاص في تطبيقات المحركات التي تتطلب حماية من الغبار وسرعات متوسطة إلى عالية.
